Характеристики | |||||
---|---|---|---|---|---|

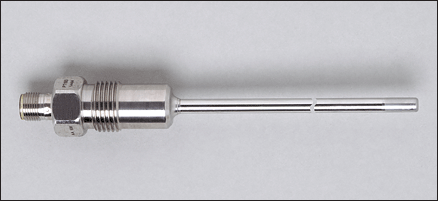

Датчик температуры для подключения к монитору контроля с макс. рабочим давлением 32 V | |||||
Электрический разъём | |||||
Подключение к процессу: G½ с уплотнительным конусом | |||||
Монтажная длина EL: 150 mm | |||||
позолоченные контакты | |||||
Подключение к вторичному преобразователю TP / TR | |||||
Диапазон контроля: -40...150 °C / -40...302 °F | |||||
Измерительный элемент: 1 x Pt 100, to DIN EN 60751, класс A | |||||
Область применения | |||||
Применение | Жидкие или газообразные среды | ||||
Предел прочности по давлению [бар] | 160; относится только к датчику; для установки в адаптеры применимы данные, указанные в технической спецификации адаптера | ||||
Миним.глубина установки [mm] | 15 | ||||
Электронные данные | |||||
Подключение к вторичному преобразователю | TP / TR | ||||
Класс защиты | III | ||||
Диапазон измерения / настройки | |||||
Диапазон контроля | -40...150 °C | -40...302 °F | |||
Точность/ погрешность | |||||
Точность | ± (0,15 K + 0,002 x |t|) | ||||
Время реакции | |||||
Динамика реакции T05 / T09 [s] | 1 / 3 | ||||
Условия эксплуатации | |||||
Температура окружающей среды [°C] | -25...80 | ||||
Температура хранения [°C] | -40...100 | ||||
Степень защиты | IP 68 / IP 69K | ||||
Испытания / одобрения | |||||
Ударопрочность |
| ||||
Вибропрочность |
| ||||
MTTF [лет] | 22831,05 | ||||
Механические данные | |||||
Подключение к процессу | G½ с уплотнительным конусом | ||||
Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); Характеристики поверхности: Ra < 0,8 / электрополированный | ||||
Диаметр зонда [mm] | 6 | ||||
Длина щупа L [mm] | 150 | ||||
Монтажная длина EL [mm] | 150 | ||||
Материал | нерж. сталь V4A (1.4404) | ||||
Момент затяжки [Nm] |
| ||||
Вес [kg] | 0,147 | ||||
электрическое подключение | |||||
Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||
Назначение жил кабеля при подключении
| |||||
Примечания | |||||
Примечания |
| ||||
Упаковочная величина [штука] | 1 |
![]() | EVM005 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVT004 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVT005 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVT006 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVT067 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVT068 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVT094 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVT095 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVT066 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVC209 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF067 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF094 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF095 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF479 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF486 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF487 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF488 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF489 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | E12339 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | E12340 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | E12341 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF004 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF005 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF006 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | EVF485 | Гнездо с кабелем. Разъём M12. угловой. Кабель |
![]() | E11861 | Гнездо с кабелем. Разъём M12. прямой. клеммы |
![]() | E11657 | Гнездо с кабелем. Разъём M12. прямой. клеммы |
![]() | E11508 | Гнездо с кабелем. Разъём M12. прямой. клеммы |
![]() | E30056 | Вварной адаптер |
![]() | E30055 | Вварной адаптер |
![]() | E43301 | Вварной адаптер |
![]() | E43310 | Вварной адаптер |
![]() | E43314 | Вварной адаптер |
![]() | E43315 | Вварной адаптер |
![]() | E43319 | Вварной адаптер |
![]() | E43375 | Вварной адаптер |
