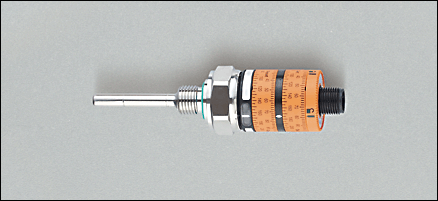

TK6110 | TK-050CLFR14-QKPKG / US

  TK6110 | TK-050CLFR14-QKPKG / US
Под заказТолько оптом

Цену уточняйте

  • +375 показать номер +375(44)765-55-50
  • +375(29)690-11-55

Заказ только по телефону

  • Контакты
    • Телефон:
      +375(44)765-55-50
      +375(29)690-11-55
    • Контактное лицо:
      Сергей, Владимир
    • Адрес:
      ул. Западная, д.13, каб.519, Минск, Беларусь
    • Email:
      zapros@filfar.by

Техническая спецификация в PDF

Характеристики

Электронный датчик температуры
Подключение к процессу: G 1/4
Монтажная длина EL: 50 mm
2 выхода
Диапазон контроля: -20...140 °C / -4...284 °F
Измерительный элемент: 1 x Pt 1000, to DIN EN 60751, класс A

Область применения

Применение Жидкие или газообразные среды
Предел прочности по давлению [бар]400
Температура измеряемой среды [°C]-40...145

Электронные данные

Электрическое исполнение DC PNP
Рабочее напряжение [V]9,6...32; "supply class 2" согласно cULus
Потребление тока [mA]< 30
Класс защиты III
Защита от переполюсовки да

Выходы

Выход 2 выхода
Выход комплементарный
Номинальный ток [mA]500
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да

Диапазон измерения / настройки

Диапазон контроля -20...140 °C-4...284 °F
Настройка параметров в пределах
Порог срабатывания выхода, SP -16...140 °C3...284 °F
Точка сброса, rP -20...136 °C-4...277 °F

Точность/ погрешность

Температурный дрейф (на каждые 10К) [K]0,1 *
Точность установки [K]± 3
Повторяемость [K]± 0,1

Время реакции

готовность к работе после подключения питания [s]0,5
Динамика реакции T05 / T09 [s]1 / 3

Программное обеспечение / Программирование

Настройка точки переключения Установочное кольцо

Условия эксплуатации

Температура окружающей среды [°C]-40...80, при макс. температуре среды 80 °C (-40...50 °C при макс. температуре среды 145 °C)
Температура хранения [°C]-40...100
Степень защиты IP 67

Испытания / одобрения

Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 50 g (11 ms)
Вибропрочность
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [лет]643,1
Регистрационный номер UL K018

Механические данные

Подключение к процессу G 1/4
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); FPM
Диаметр зонда [mm]6
Монтажная длина EL [mm]50
Материал нерж. сталь V4A (1.4404); PC; PBT (полибутилентерефталат); FPM
Момент затяжки [Nm]
35
Вес [kg]0,104

Дисплеи / Элементы управления

Индикация
Рабочий режим  светодиод зелёный
Состояние выхода  светодиод желтый

электрическое подключение

Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении
Цвета жил
BKчёрный
BNкоричневый
BUсиний
WHбелый
Цвета в соответствии с DIN EN 60947-5-2

Примечания

Примечания
по DIN EN 60751
* При отклонении от стандартных условий 25 °C
Значения точности относятся к проточной воде.
Упаковочная величина [штука]1
