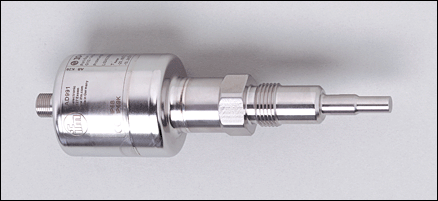

TAD991 | TAD033KLER12-A-ZKG/US
Характеристики | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
Датчик температуры с диагностируемым выходом | ||||||||||||
Подключение к процессу: G ½ A | ||||||||||||
Монтажная длина EL: 33 mm | ||||||||||||
Группа датчиков с резервными функциями | ||||||||||||
Аналоговый выход 4...20 mA (NAMUR NE43, NE89) Диагностический выход для контроля дрейфа и ошибки | ||||||||||||
Диапазон контроля: -25...160 °C / -13...320 °F | ||||||||||||
Измерительный элемент: 1 x Pt 1000 + 1 x NTC, температурно связанные, с функцией резервирования (измерение температуры даже при одном неисправном элементе из двух) | ||||||||||||
Настройка: 0...150 °C / 32...302 °F | ||||||||||||
Область применения | ||||||||||||
Применение | Жидкие или газообразные среды | |||||||||||
Предел прочности по давлению [бар] | 50 | |||||||||||
Миним.глубина установки [mm] | 25 | |||||||||||
Электронные данные | ||||||||||||
Электрическое исполнение | DC PNP/NPN | |||||||||||
Рабочее напряжение [V] | 18...32; "supply class 2" согласно cULus | |||||||||||
Потребление тока [mA] | 6 (24 V) | |||||||||||
Класс защиты | III | |||||||||||
Защита от переполюсовки | да | |||||||||||
Выходы | ||||||||||||
Выход | Аналоговый выход 4...20 mA (NAMUR NE43, NE89) Диагностический выход для контроля дрейфа и ошибки | |||||||||||
Выход | NO / NC / импульсный программируемый, 4...20 мA аналоговый | |||||||||||
Номинальный ток [mA] | 150; 200 (...60°C); 250 (...40 °C) | |||||||||||
Падение напряжения [V] | < 2 | |||||||||||
Защита от короткого замыкания | тактовый | |||||||||||
Защита от перегрузок по току | да | |||||||||||
Аналоговый выход | 4...20 mA; Rmax [Ω]: (Ub - 15 V) x 50 | |||||||||||
Диапазон измерения / настройки | ||||||||||||
Диапазон контроля, (масштабируемый) | -25...160 °C | -13...320 °F | ||||||||||
Максимальное время работы в зависимости от температуры среды | ||||||||||||
Настройка | 0...150 °C / 32...302 °F | |||||||||||
Предупреждение о дрейфе °C / °F | 0,20...5,00 / 0,4...9,0 | |||||||||||
Аварийная сигнализация дрейфа °C / °F | 0,20...5,00 / 0,4...9,0 | |||||||||||
Настройка параметров в пределах | ||||||||||||
с шагом в | 0,05 °C | 0,1 °F | ||||||||||
Разрешение | ||||||||||||
Аналоговый выход [K] | 0,05 | |||||||||||
Точность/ погрешность | ||||||||||||
Аналоговый выход [K] | ± 0,2 (-10...130°C); ± 0,3 (130...140°C); ± 0,3 ± 0,1% MS (-25...-10/140...160°C) | |||||||||||
Температурные коэффициенты (в % к интервалу в 10 K) | < ± 0,01 * | |||||||||||
Время реакции | ||||||||||||
готовность к работе после подключения питания [s] | 8 | |||||||||||
Динамика реакции T05 / T09 [s] | 3 / 6 | |||||||||||
Встроенный "Watchdog" | да | |||||||||||
Программное обеспечение / Программирование | ||||||||||||
Возможные опции при программировании | Предупреждение о дрейфе / сигнализация о дрейфе, калибровка измеряемых величин; Отказоустойчивость; отображение измеряемой величины; масштабирование аналогового выхода; резервирование коммутаций; возможность наблюдения за состоянием диагностического выхода; изменение полярности на выходе; NO / NC | |||||||||||
интерфейсы | ||||||||||||
IO-Link-Device | ||||||||||||
Способ передачи | COM1 (4,8 kBaud) | |||||||||||
IO-Link проверка | 1.1 | |||||||||||
Стандарт SDCI | IEC 61131-9 CDV | |||||||||||
IO-Link-Device ID | 323 d / 00 01 43 h | |||||||||||
Профили | Smart Sensor | |||||||||||
Класс функции | Device Identification | |||||||||||
Класс функции | Device Diagnosis | |||||||||||
Класс функции | Process Data Variables | |||||||||||
SIO режим | да | |||||||||||
Нужный тип порта | A | |||||||||||
Аналоговые рабочие данные | 1 | |||||||||||
Бинарные рабочие данные | 1 | |||||||||||
Миним.время рабочего цикла [ms] | 18,8 | |||||||||||
Условия эксплуатации | ||||||||||||
Температура окружающей среды [°C] | -25...70 | |||||||||||
Температура хранения [°C] | -40...85 | |||||||||||
Степень защиты | IP 68 / IP 69K | |||||||||||
Испытания / одобрения | ||||||||||||
Электромагнитная совместимость |
| |||||||||||
Ударопрочность |
| |||||||||||
Вибропрочность |
| |||||||||||
MTTF [лет] | 213 | |||||||||||
Механические данные | ||||||||||||
Подключение к процессу | G ½ A | |||||||||||
Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); Характеристика Ra: < 0,6 | |||||||||||
Монтажная длина EL [mm] | 33 | |||||||||||
Материал | нерж. сталь V4A (1.4404); PEI; FPM | |||||||||||
Момент затяжки [Nm] |
| |||||||||||
Вес [kg] | 0,359 | |||||||||||
электрическое подключение | ||||||||||||
Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||
Назначение жил кабеля при подключении
| ||||||||||||
Примечания | ||||||||||||
Примечания |
| |||||||||||
Упаковочная величина [штука] | 1 |
