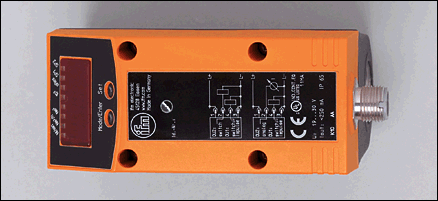

SD6050 | SDR12DGXFPKG/US-100
Описание
Информация для заказа
Характеристики | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Датчик расхода сжатого воздуха | |||||||||||||||
| Электрический разъём | |||||||||||||||
| Подключение к процессу: G ½ (DN15) | |||||||||||||||
| Программируемая функция | |||||||||||||||
| 2 выхода | |||||||||||||||
| OUT1: контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный) | |||||||||||||||
| OUT2: контроль потока или температуры (аналоговый или бинарный) | |||||||||||||||
| Мониторинг скорости потока | |||||||||||||||
| Предел показаний | |||||||||||||||
| 0,0...90 Nm³/h | |||||||||||||||
| Диапазон измерения | |||||||||||||||
| 0,2...75 Nm³/h | |||||||||||||||
| Контроль температуры | |||||||||||||||
| Предел показаний | |||||||||||||||
| -12...72 °C | |||||||||||||||
Область применения | |||||||||||||||
| Применение | Сжатый воздух | ||||||||||||||
| Предел прочности по давлению [бар] | 16 | ||||||||||||||
| Температура измеряемой среды [°C] | 0...60 | ||||||||||||||
Электронные данные | |||||||||||||||
| Электрическое исполнение | DC PNP | ||||||||||||||
| Рабочее напряжение [V] | 18...30 DC ¹) | ||||||||||||||
| Потребление тока [mA] | < 110 | ||||||||||||||
| Класс защиты | III | ||||||||||||||
| Защита от переполюсовки | да | ||||||||||||||
Выходы | |||||||||||||||
| Выход | OUT1: NO /NC программируемый или импульсный OUT2: NO /NC программируемый или аналоговый (4...20 мA, масштабируемый) | ||||||||||||||
| Номинальный ток [mA] | 2 x 250 | ||||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||||
| Защита от перегрузок по току | да | ||||||||||||||
| Аналоговый выход | 4...20 mA | ||||||||||||||
| Наиб.нагрузка [Ω] | < 500 | ||||||||||||||
| Импульсный выход | Расходомер | ||||||||||||||
Диапазон измерения / настройки | |||||||||||||||
| Контроль скорости потока | |||||||||||||||
| Диапазон измерения | 0,2...75 Nm³/h | 10...1250 Nl/min | 0,3...103,6 Nm/s | ||||||||||||
| Предел показаний | 0,0...90 Nm³/h | 0...1500 Nl/min | 0,0...124,3 Nm/s | ||||||||||||
| Порог срабатывания выхода, SP | 0,6...75 Nm³/h | 10...1250 Nl/min | 0,8...103,6 Nm/s | ||||||||||||
| Точка сброса, rP | 0,2...74,6 Nm³/h | 4...1244 Nl/min | 0,3...103,1 Nm/s | ||||||||||||
| Начальная точка аналогового сигнала, ASP | 0,0...56,3 Nm³/h | 0...938 Nl/min | 0,0...77,7 Nm/s | ||||||||||||
| Конечная точка аналогового сигнала, AEP | 18,7...75,0 Nm³/h | 312...1250 Nl/min | 25,9...103,6 Nm/s | ||||||||||||
| с шагом в | 0,1 Nm³/h | 1 Nl/min | 0,1 Nm/s | ||||||||||||
| Контроль моментального расхода | |||||||||||||||
| Значение импульса | 0,001...1000000 m³ | ||||||||||||||
| с шагом в | 0,001 m³ | ||||||||||||||
| Длина импульса [s] | ≥ 0,02 / ≤ 2 | ||||||||||||||
| Контроль температуры | |||||||||||||||
| Диапазон контроля [°C] | 0...60 | ||||||||||||||
| Предел показаний [°C] | -12...72 | ||||||||||||||
Точность/ погрешность | |||||||||||||||
| Контроль скорости потока | |||||||||||||||
| Точность (в пределах диапазона измерения) | ± (15% MW + 1,5% MEW) ** | ||||||||||||||
| Воспроизводимость [% от измеряемой величины] | ± 1,5 | ||||||||||||||
| Контроль температуры | |||||||||||||||
| Точность [K] | ± 2 * | ||||||||||||||
Время реакции | |||||||||||||||
| готовность к работе после подключения питания [s] | 1 | ||||||||||||||
| Контроль скорости потока | |||||||||||||||
| Время реакции [s] | < 0,1 (dAP = 0) | ||||||||||||||
| Демпфирование, dAP [s] | 0 - 0,2 - 0,4 - 0,6 - 0,8 - 1 | ||||||||||||||
Программное обеспечение / Программирование | |||||||||||||||
| Возможные опции при программировании | гистерезис / функция окна; NO / NC; токовый / импульный выход; поворот дисплея / отключение дисплея; отображение единиц измерения, функция суммирования | ||||||||||||||
интерфейсы | |||||||||||||||
| IO-Link-Device | |||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||||||
| IO-Link проверка | 1.1 | ||||||||||||||
| Стандарт SDCI | IEC 61131-9 CDV | ||||||||||||||
| IO-Link-Device ID | 262 d / 00 01 06 h | ||||||||||||||
| Профили | нет | ||||||||||||||
| SIO режим | да | ||||||||||||||
| Нужный тип порта | A | ||||||||||||||
| Аналоговые рабочие данные | 3 | ||||||||||||||
| Бинарные рабочие данные | 2 | ||||||||||||||
| Миним.время рабочего цикла [ms] | 4,1 | ||||||||||||||
Условия эксплуатации | |||||||||||||||
| Температура окружающей среды [°C] | 0...60 | ||||||||||||||
| Температура хранения [°C] | -20...85 | ||||||||||||||
| Макс. допустимая относительная влажность воздуха [%] | 90 | ||||||||||||||
| Степень защиты | IP 65 | ||||||||||||||
Испытания / одобрения | |||||||||||||||
| Директива по оборудованию под давлением | Статья 3, абзац 3 - инженерно-техническая практика | ||||||||||||||
| Электромагнитная совместимость |
| ||||||||||||||
| Вибропрочность |
| ||||||||||||||
| MTTF [лет] | 227 | ||||||||||||||
Механические данные | |||||||||||||||
| Подключение к процессу | G ½ (DN15) | ||||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4301); FKM; керамика стекло обработанное; PEEK GF30; полиэстер; алюминий | ||||||||||||||
| Материал | пластик PBT-GF 20; NBR; PC (Поликарбонат); нерж. сталь V2A (1.4301); PTFE (тефлон); латунь (покрытие); FKM; алюминий с порошковым покрытием | ||||||||||||||
| Момент затяжки [Nm] |
| ||||||||||||||
| Вес [kg] | 0,581 | ||||||||||||||
Дисплеи / Элементы управления | |||||||||||||||
| Индикация |
| ||||||||||||||
электрическое подключение | |||||||||||||||
| Электрическое подсоединение | Разъём M12 | ||||||||||||||
Назначение жил кабеля при подключении
| |||||||||||||||
Примечания | |||||||||||||||
| Примечания |
| ||||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||||
