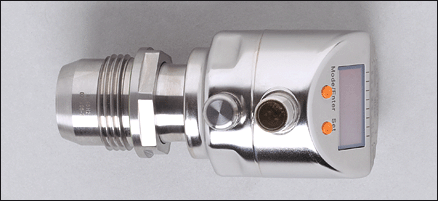

PI2898 | PI-,25BREA01-MFRKG/US/ /P
Описание
Информация для заказа
Характеристики | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Комбинированный датчик давления | ||||||||||||||
| Электрический разъём | ||||||||||||||
| Программируемая функция | ||||||||||||||
| Уплотнительный конус G 1 A | ||||||||||||||
| Подключение к процессу: Уплотнительный конус G 1 A | ||||||||||||||
| 2-проводная технология соединения: Аналоговый выход 3-проводная технология соединения: 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и аналоговый выход | ||||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | ||||||||||||||
| Диапазон контроля: -12,4...250,0 mbar / -5,0...100,4 inH2O | ||||||||||||||
Область применения | ||||||||||||||
| Применение | Тип давления: относительное давление Гигиенические системы, вязкие и жидкие среды с твердыми частицами Жидкости и газы | |||||||||||||
| Диапазон давления | 6000 mbar | 2400 inH2O | ||||||||||||
| Миним.разрывное давление | 30000 mbar | 12044 inH2O | ||||||||||||
| Температура измеряемой среды [°C] | -25...125 (145 max. 1h) | |||||||||||||
Электронные данные | ||||||||||||||
| Электрическое исполнение | 2-проводные DC / 3-проводные DC PNP/NPN | |||||||||||||
| Рабочее напряжение [V] | 20...32 DC (2L) / 18...32 DC (3L) | |||||||||||||
| Потребление тока [mA] | 3,6...21 (2L) / < 45 (3L) | |||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||
| Класс защиты | III | |||||||||||||
| Защита от переполюсовки | да | |||||||||||||
Выходы | ||||||||||||||
| Выход | 2-проводная технология соединения: Аналоговый выход 3-проводная технология соединения: 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и аналоговый выход | |||||||||||||
| Выход | 1 x NO / NC программируемый + 1 x NO / NC программируемый 1 x аналоговый (4...20 / 20...4 мA, масштабируемый) | |||||||||||||
| Номинальный ток [mA] | 250; (3L) | |||||||||||||
| Падение напряжения [V] | 2; (3L) | |||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||
| Защита от перегрузок по току | да | |||||||||||||
| Частота переключения [Hz] | --- (2L) / 125 (3L) | |||||||||||||
| Аналоговый выход | I: 4...20 mA (Ineg: 20...4 mA) | |||||||||||||
| Наиб.нагрузка [Ω] | 2L: 300 3L: макс. (Ub - 10 В) / 20 mA | |||||||||||||
Диапазон измерения / настройки | ||||||||||||||
| Дисплей | mbar, kPa, inH2O, mmWS, % der Spanne | |||||||||||||
| Диапазон контроля | -12,4...250,0 mbar | -5,0...100,4 inH2O | ||||||||||||
| Настройка параметров в пределах | ||||||||||||||
| Порог срабатывания выхода, SP | -12,0...250,0 mbar | -4,8...100,4 inH2O | ||||||||||||
| Точка сброса, rP | -12,4...249,6 mbar | -5,0...100,2 inH2O | ||||||||||||
| Начальная точка аналогового сигнала, ASP | -12,4...187,4 mbar | -5,0...75,2 inH2O | ||||||||||||
| Конечная точка аналогового сигнала, AEP | 50,0...250,0 mbar | 20,1...100,4 inH2O | ||||||||||||
| с шагом в | 0,2 mbar | 0,1 inH2O | ||||||||||||
| Настройка | SP1 = 62,4 mbar; rP1 = 57,4 mbar SP2 = 187,4 mbar; rP2 = 182,4 mbar ASP = 0,0 mbar; AEP = 250,0 mbar | |||||||||||||
Точность/ погрешность | ||||||||||||||
| Точность/ погрешность (в % интервала) Масштаб 1:1 | ||||||||||||||
| Погрешность точки переключения | < ± 0,2 | |||||||||||||
| Отклонение от характеристики | < ± 0,2 | |||||||||||||
| Линейность | < ± 0,15 | |||||||||||||
| Гистерезис | < ± 0,15 | |||||||||||||
| Повторяемость * | < ± 0,1 | |||||||||||||
| долговременная стабильность ** | < ± 0,1 | |||||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...70° C (в % к интервалу в 10 K) | ||||||||||||||
| наибольший TK коэффициент нулевой точки | < ± 0,05 | |||||||||||||
| наибольший TK коэффициент диапазона измерений | < ± 0,15 | |||||||||||||
Время реакции | ||||||||||||||
| готовность к работе после подключения питания [s] | 1 (2L) / 0,5 (3L) | |||||||||||||
| Миним. время отклика коммутационного выхода [ms] | --- (2L) / 3 (3L) | |||||||||||||
| затухание ренейного выхода (dAP) [s] | 0,00...30,00 | |||||||||||||
| затухание аналогового выхода (dAA) [s] | 0,01...99,99 | |||||||||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 45 (2L) / 7 (3L) | |||||||||||||
| Встроенный "Watchdog" | да | |||||||||||||
интерфейсы | ||||||||||||||
| IO-Link-Device | ||||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | |||||||||||||
| IO-Link проверка | 1.0 | |||||||||||||
| IO-Link-Device ID | 257 d / 00 01 01 h | |||||||||||||
| Профили | нет | |||||||||||||
| SIO режим | да | |||||||||||||
| Нужный тип порта | A | |||||||||||||
| Аналоговые рабочие данные | 1 | |||||||||||||
| Бинарные рабочие данные | 2 | |||||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | |||||||||||||
Условия эксплуатации | ||||||||||||||
| Температура окружающей среды [°C] | -25...80 | |||||||||||||
| Температура хранения [°C] | -40...100 | |||||||||||||
| Степень защиты | IP 67 / IP 68 / IP 69K | |||||||||||||
Испытания / одобрения | ||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||
| Ударопрочность |
| |||||||||||||
| Вибропрочность |
| |||||||||||||
| MTTF [лет] | 148,85 | |||||||||||||
Механические данные | ||||||||||||||
| Подключение к процессу | Уплотнительный конус G 1 A | |||||||||||||
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); PTFE (тефлон); V4A / 316L / 1.4435; Характеристики поверхности: Ra < 0,4 / Rz 4 | |||||||||||||
| Материал | нерж. сталь V4A (1.4404); FPM (Viton); PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA | |||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | |||||||||||||
| Вес [kg] | 0,34 | |||||||||||||
Дисплеи / Элементы управления | ||||||||||||||
| Индикация |
| |||||||||||||
электрическое подключение | ||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||||
Назначение жил кабеля при подключении
| ||||||||||||||
Примечания | ||||||||||||||
| Примечания |
| |||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||
Характеристики
