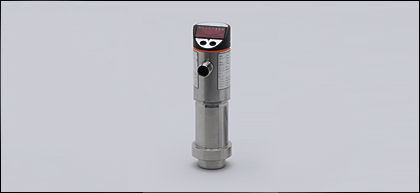

PY9000 | PY-600-SE MFRKG/US/ /V
Описание
Информация для заказа
Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Датчик давления 600 бар для гомогенизаторов | |||||||||||
| Электрический разъём | |||||||||||
| Точка нуля и дипазон регулируются | |||||||||||
| Программируемая функция | |||||||||||
| Подключение к процессу: Соединение Clamp | |||||||||||
| 2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход | |||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||
| Диапазон контроля: 0...600 bar | |||||||||||
Область применения | |||||||||||
| Применение | Тип давления:относительное давление Жидкие или газообразные среды Применения в газообразных средах ограничено по давлению до 25 bar | ||||||||||
| Диапазон давления [bar] | 800 | ||||||||||
| Миним.разрывное давление [bar] | 1200 | ||||||||||
| Температура измеряемой среды [°C] | -25...100 (145 max 1h) | ||||||||||
Электронные данные | |||||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||||
| Рабочее напряжение [V] | 20...30 DC | ||||||||||
| Потребление тока [mA] | < 65 | ||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||
| Класс защиты | III | ||||||||||
| Защита от переполюсовки | да | ||||||||||
Выходы | |||||||||||
| Выход | 2 выхода OUT1 = релейный выход OUT2 = релейный или аналог. выход | ||||||||||
| Выход | 2 x NO/ NC, программируемый или 1 x NO / NC, программируемый + 1 x аналоговый (4...20 мA / 0...10 В; масштабируемый 1:4) | ||||||||||
| Номинальный ток [mA] | 2 x 250 | ||||||||||
| Падение напряжения [V] | < 2 | ||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||
| Защита от перегрузок по току | да | ||||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||||
| Аналоговый выход | 4...20 mA / 0...10 V | ||||||||||
| Наиб.нагрузка [Ω] | 4...20 mA: max. (UB - 10) x 50; 700 при UB = 24 V; 0...10 V: min. 2000 | ||||||||||
Диапазон измерения / настройки | |||||||||||
| Дисплей | bar, psi, MPa | ||||||||||
| Диапазон контроля [bar] | 0...600 | ||||||||||
| Настройка параметров в пределах | |||||||||||
| Порог срабатывания выхода, SP [bar] | 6...600 | ||||||||||
| Точка сброса, rP [bar] | 3...597 | ||||||||||
| Начальная точка аналогового сигнала, ASP [bar] | 0...240 | ||||||||||
| Конечная точка аналогового сигнала, AEP [bar] | 150...600 | ||||||||||
| с шагом в [bar] | 3 | ||||||||||
Точность/ погрешность | |||||||||||
| Точность/ погрешность (в % интервала) Масштаб 1:1 | |||||||||||
| Погрешность точки переключения | < ± 1,0 | ||||||||||
| Отклонение от характеристики | < ± 1,0 | ||||||||||
| Линейность | < ± 0,5 | ||||||||||
| Гистерезис | < ± 1,0 | ||||||||||
| Повторяемость * | < ± 0,25 | ||||||||||
| долговременная стабильность ** | < ± 0,25 | ||||||||||
| Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) | |||||||||||
| наибольший TK коэффициент нулевой точки | < ± 0,2 | ||||||||||
| наибольший TK коэффициент диапазона измерений | < ± 0,2 | ||||||||||
Время реакции | |||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||
| Миним. время отклика коммутационного выхода [ms] | 3 | ||||||||||
| затухание ренейного выхода (dAP) [s] | 0...4 | ||||||||||
| затухание аналогового выхода (dAA) [s] | 0 - 0; 1 - 0; 5 - 2 | ||||||||||
| Время реакции аналогового выхода [ms] | 3 | ||||||||||
| Встроенный "Watchdog" | да | ||||||||||
Программное обеспечение / Программирование | |||||||||||
| Возможные опции при программировании | гистерезис / фунуция "окна"; N.O.(замыкатель) / N.C.(размыкатель); изменение полярности на выходе; выходы токовый / напряжения; сглаживание выходного сигнала; калибровка отображаемых величин; дисплей может поворачиваться / отключаться; отображение единиц измерения | ||||||||||
Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -25...80 | ||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||
| Степень защиты | IP 67 | ||||||||||
Испытания / одобрения | |||||||||||
| Электромагнитная совместимость |
| ||||||||||
| Ударопрочность |
| ||||||||||
| Вибропрочность |
| ||||||||||
| MTTF [лет] | 145 | ||||||||||
Механические данные | |||||||||||
| Подключение к процессу | Соединение Clamp | ||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); Керамика (99,9 % Al2 O3); FKM | ||||||||||
| Материал | нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PA (полиамид); FPM (Viton); EPDM/X (Santoprene) | ||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 50 миллионов | ||||||||||
| Вес [kg] | 0,366 | ||||||||||
Дисплеи / Элементы управления | |||||||||||
| Индикация |
| ||||||||||
электрическое подключение | |||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||
Назначение жил кабеля при подключении
| |||||||||||
Примечания | |||||||||||
| Примечания |
| ||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||
Характеристики
