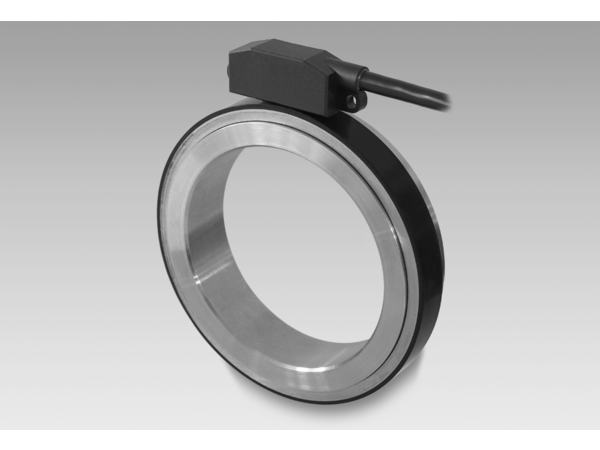

ITD89H00 - Rectangular signal
Описание
Информация для заказа
electrical ratings | |
|---|---|
| Voltage supply | 5 VDC ±5 % 8...26 VDC |
| Reverse polarity protection | Yes |
| Short-circuit proof | Yes |
| Consumption w/o load | ≤50 mA |
| Pulses per revolution | 256 … 8192 |
| Interpolation | 256 … 81921‑fold (single) 2‑fold 4‑fold 8‑fold 16‑fold 32‑fold |
| Output signals | 256 … 81921‑fold (single) 2‑fold 4‑fold 8‑fold 16‑fold 32‑foldA 90° B + inverted A 90° B, N + inverted |
| Output current | ≤30 mA |
| Output frequency | ≤30 mA≤300 kHz (TTL) ≤160 kHz (HTL) |
| System accuracy | ±0.1° |
| Output stages | ±0.1°TTL linedriver (short-circuit proof) HTL push-pull (short-circuit proof) |
| Interference immunity | DIN EN 61000-6-2 |
| Emitted interference | DIN EN 61000-6-3 |
mechanical design | |
| Shaft type | ø70...140 mm (through hollow shaft) |
| Dimensions W x H x L | 12 x 16 x 48 mm |
| Motor shaft tolerance | 12 x 16 x 48 mm±0,5 mm axial ±0,05 mm radial |
| Protection DIN EN 60529 | IP 67 (relating to sealed electronics) |
| Operating speed | ≤7500 rpm |
| Material | ≤7500 rpmHousing: plastic Shaft: stainless steel |
| Operating temperature | -40...+100 °C (fixed cable) |
| Resistance | -40...+100 °C (fixed cable)DIN EN 60068-2-6 Vibration 10 g, 55-2000 Hz DIN EN 60068-2-27 Shock 100 g, 11 ms |
| Weight approx. | -40...+100 °C (fixed cable)DIN EN 60068-2-6 Vibration 10 g, 55-2000 Hz DIN EN 60068-2-27 Shock 100 g, 11 ms2200 g (at ø70 mm) 619 g (at ø140 mm) |
| Connection | Cable 1 m |
| Admitted cable length | 15 m |
electrical ratings
