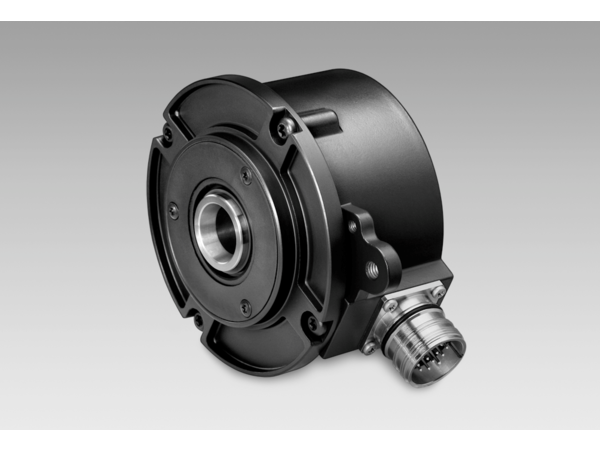

11043628 | HOG 9
Описание
Информация для заказа
electrical ratings | |
---|---|
Voltage supply | 9...30 VDC 5 VDC ±5 % |
Consumption w/o load | ≤100 mA |
Pulses per revolution | 300 … 5000 |
Phase shift | 90 ° ±20° |
Duty cycle | 40…60 % |
Reference signal | Zero pulse, width 90° |
Sensing method | Optical |
Output frequency | Optical≤120 kHz ≤300 kHz (on request) |
Output signals | K1, K2, K0 + inverted |
Output stages | K1, K2, K0 + invertedHTL-P (power linedriver) TTL/RS422 |
Interference immunity | EN 61000-6-2 |
Emitted interference | EN 61000-6-3 |
Approval | EN 61000-6-3CE UL approval / E256710 |
mechanical design | |
Size (flange) | ø97 mm |
Shaft type | ø97 mmø12...16 mm (blind hollow shaft) ø17 mm (cone shaft 1:10) |
Admitted shaft load | ø97 mmø12...16 mm (blind hollow shaft) ø17 mm (cone shaft 1:10)≤400 N axial ≤500 N radial |
Protection DIN EN 60529 | IP 56 |
Operating speed | ≤10000 rpm (mechanical) |
Operating torque typ. | 6 Ncm |
Rotor moment of inertia | 160 gcm² |
Material | 160 gcm²Housing: aluminium die-cast Shaft: stainless steel |
Operating temperature | 160 gcm²Housing: aluminium die-cast Shaft: stainless steel-30...+100 °C -25...+100 °C (>3072 pulses per revolution) |
Resistance | 160 gcm²Housing: aluminium die-cast Shaft: stainless steel-30...+100 °C -25...+100 °C (>3072 pulses per revolution)IEC 60068-2-6 Vibration 17 g, 10-2000 Hz IEC 60068-2-27 Shock 275 g, 6 ms |
Corrosion protection | 160 gcm²Housing: aluminium die-cast Shaft: stainless steel-30...+100 °C -25...+100 °C (>3072 pulses per revolution)IEC 60068-2-6 Vibration 17 g, 10-2000 Hz IEC 60068-2-27 Shock 275 g, 6 msIEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2 |
Explosion protection | 160 gcm²Housing: aluminium die-cast Shaft: stainless steel-30...+100 °C -25...+100 °C (>3072 pulses per revolution)IEC 60068-2-6 Vibration 17 g, 10-2000 Hz IEC 60068-2-27 Shock 275 g, 6 msIEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2II 3 G Ex nA IIC T4 Gc (gas) II 3 D Ex tc IIIB T135°C Dc (dust) |
Connection | Flange connector M23, 12-pin |
Weight approx. | 700 g |
По вопросу интересующей Вас продукции, пожалуйста, свяжитесь с нами:
8 (029) 555-8-000 | |
8 (044) 555-8-000 | |
8 (017) 255-8-000 |
Или отправьте нам запрос на e-mail: zapros@filfar.by
- Цена: Цену уточняйте
