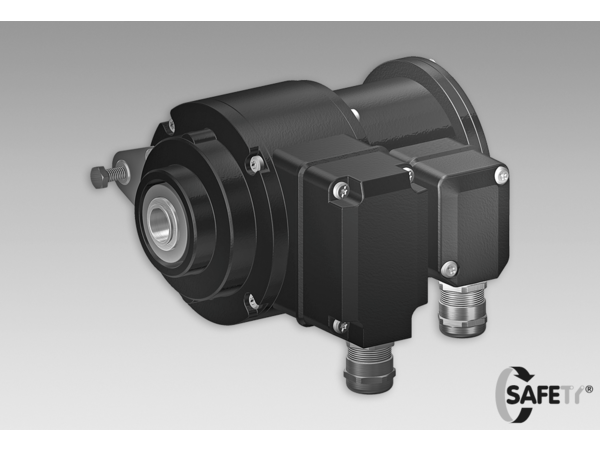

11077197 | HOG 11 + ESL 93
Описание
Информация для заказа
electrical ratings | |
|---|---|
| Shaft insulation | Suitable up to 2.8 kV |
| Interference immunity | EN 61000-6-2 |
| Emitted interference | EN 61000-6-3 |
electrical ratings (encoder) | |
| Voltage supply | 9...30 VDC; 5 VDC ±5 % |
| Consumption w/o load | ≤100 mA |
| Pulses per revolution | 300 … 5000 |
| Phase shift | 90 ° ±20° |
| Duty cycle | 40…60 % |
| Reference signal | Zero pulse, width 90° |
| Output frequency | Zero pulse, width 90°≤120 kHz ≤300 kHz (on request) |
| Output signals | Zero pulse, width 90°≤120 kHz ≤300 kHz (on request)K1, K2, K0 + inverted Error output (option EMS) |
| Output stages | HTL, TTL/RS422 |
electrical ratings (speed switches) | |
| Voltage supply | 12 VDC ±10 % |
| Consumption w/o load | ≤5 mA |
| Switching accuracy | ≤5 mA± 4 % (≤1500 rpm) ± 2 % (>1500 rpm) |
| Switching hysteresis | = 30 % of switching speed |
| Switching outputs | 3 outputs, speed control |
| Current each output | 40 mA |
| Switching delay time | ≤40 ms |
mechanical design | |
| Size (flange) | ø105 mm |
| Shaft type | ø105 mmø16...20 mm (blind hollow shaft) ø17 mm (cone shaft 1:10) |
| Admitted shaft load | ≤450 N axial, ≤600 N radial |
| Protection DIN EN 60529 | IP 67 |
| Operating speed | ≤5000 rpm |
| Range of switching speed (ns) | 3x 200...5000 rpm |
| Operating torque typ. | 6 Ncm |
| Rotor moment of inertia | 680 gcm² |
| Material | 680 gcm²Housing: aluminium die-cast Shaft: stainless steel |
| Operating temperature | -20...+85 °C |
| Resistance | -20...+85 °CIEC 60068-2-6 Vibration 5 g, 10-2000 Hz IEC 60068-2-27 Shock 50 g, 6 ms |
| Corrosion protection | -20...+85 °CIEC 60068-2-6 Vibration 5 g, 10-2000 Hz IEC 60068-2-27 Shock 50 g, 6 msIEC 60068-2-52 Salt mist for ambient conditions C5-M (CX) according to ISO 12944-2 |
| Shaft insulation | 2,8 kV |
| Transmission length | 2,8 kV≤350 m at 100 kHz (HTL-P) ≤550 m at 100 kHz (TTL) |
| Connection | 2,8 kV≤350 m at 100 kHz (HTL-P) ≤550 m at 100 kHz (TTL)2x terminal box 3x terminal box (with option M) |
| Weight approx. | 2,8 kV≤350 m at 100 kHz (HTL-P) ≤550 m at 100 kHz (TTL)2x terminal box 3x terminal box (with option M)2,3 kg 2,5 kg (with option M) |
| Approval | CE |
electrical ratings
