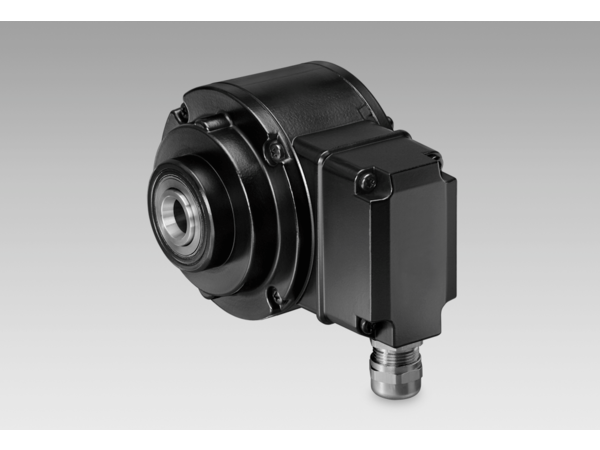

11043628 | HOGS 100 S
Описание
Информация для заказа
electrical ratings | |
---|---|
Voltage supply | 5 VDC ±10 % 7...30 VDC |
Consumption w/o load | ≤90 mA |
Sinewave cycles per revolution | 1024 … 5000 |
Phase shift | 90 ° |
Reference signal | Zero pulse, width 90° |
Sensing method | Optical |
Output signals | K1, K2, K0 + inverted |
Output stages | SinCos 1 Vpp |
Difference of SinCos amplitude | ≤20 mV |
Harmonics typ. | -50 dB |
DC offset | ≤20 mV |
Bandwidth | 250 kHz (-3 dB) |
Function safety | SS1, SS2, SOS, SLS, SDI, SLI according to EN 61800-5-2:2007 |
Safety operating figures | Service life: 20 a PFH: 1,75 10^-7 1/h |
Interference immunity | EN 61000-6-2 EN 61326-3-1 |
Emitted interference | EN 61000-6-3 |
EMC requirements | EN 61800-3 |
Approval | EN 61800-3CE PL d / SIL2 approval according to EN ISO 13849-1 and EN 62061 UL approval / E256710 |
mechanical design | |
Size (flange) | ø105 mm |
Shaft type | ø105 mmø16 mm (blind hollow shaft) ø17 mm (cone shaft 1:10) |
Admitted shaft load | ø105 mmø16 mm (blind hollow shaft) ø17 mm (cone shaft 1:10)≤250 N axial ≤400 N radial |
Motor shaft tolerance | ø105 mmø16 mm (blind hollow shaft) ø17 mm (cone shaft 1:10)≤250 N axial ≤400 N radial±0,2 mm axial (≤6000 rpm) ±0,03 mm axial (>6000 rpm) |
Protection DIN EN 60529 | IP 66 |
Operating speed | ≤10000 rpm (mechanical) |
Operating torque typ. | 6 Ncm |
Rotor moment of inertia | 180 gcm² |
Material | 180 gcm²Housing: aluminium die-cast Shaft: stainless steel |
Operating temperature | -20...+85 °C |
Resistance | -20...+85 °CIEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 ms |
Corrosion protection | -20...+85 °CIEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 msIEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2 |
Explosion protection | -20...+85 °CIEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 msIEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2II 3 G Ex nA IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust) |
Connection | -20...+85 °CIEC 60068-2-6 Vibration 10 g, 10-2000 Hz IEC 60068-2-27 Shock 100 g, 6 msIEC 60068-2-52 Salt mist for ambient conditions C4 according to ISO 12944-2II 3 G Ex nA IIC T4 Gc (gas) II 3 D Ex tc IIIC T135°C Dc (dust)Terminal box Terminal cover |
Weight approx. | 1,8 kg |
