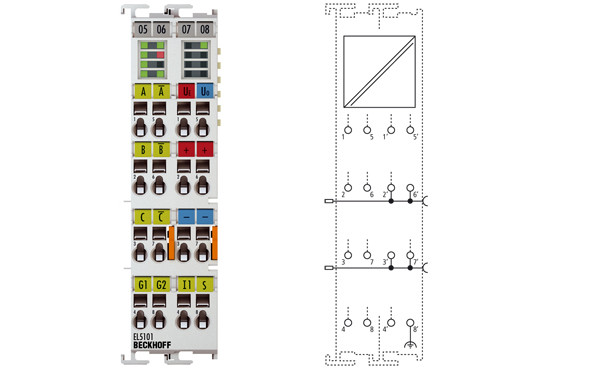

EL5101 | Incremental encoder interface
Описание
Информация для заказа
| Технические данные | EL5101 | ES5101 |
|---|---|
| Технология подключения | интерфейс инкрементного энкодера RS485 |
| Кол-во каналов | 1 |
| Подключение энкодера | A, A (инв), B, B (инв), C,C (инв), дифференциальные входы (RS485); статусный вход 5 В постоянного тока; вход шлюза/триггера-защелки 24 В постоянного тока |
| Рабочее напряжение энкодера | 5 В постоянного тока/макс. 0.5 A |
| Выходной ток энкодера | 0.5 А |
| Счетчик | 1 x 16/32-битный, с возможностью переключения |
| Предельная частота | 4миллиона инкрементов/сек (с 4-кратной оценкой) |
| Квадратурный декодер | 4-кратная оценка |
| Триггер начала отсчета | 32 или 16 бит |
| Комманды | чтение, настройка, активация |
| Распределенные часы EtherCAT | есть |
| Input_signal | дифференциальный сигнал (RS485), возможность однопроводного подключения |
| Напряжение питания | 24 В постоянного тока(-15 %/+20 %) |
| Номинальное напряжение | 24 В постоянного тока на контакте питания |
| Потребление тока по контактам питания | станд. 100 мА + нагрузка |
| Частота входного сигнала | макс. 4 миллиона инкрементов/сек (с 4-кратной оценкой) |
| Разрешение | 1/256 бит микроинкрементов |
| Потребление тока через шину E-bus | станд. 130 мА |
| Размер имиджа процесса в битах | 1 x 32 бит входа, 1 x 16 бит выхода, 8 бит контроля, 8 бит статуса |
| Особенности | определение разрыва провода, функция триггера и шлюза, измерение продолжительности цикла и частоты, микроинкременты, временные метки контуров, фильтры |
| Вес | приблиз. 100 гр. |
| Температура эксплуатации/хранения | 0…+55 °C/-25…+85 °C |
| Относительная влажность | 95 %, без конденсации |
| Удароустойчивость | согласно нормам EN 60068-2-6/EN 60068-2-27/29 |
| ЭМС | согласно нормам EN 61000-6-2/EN 61000-6-4 |
| Класс защиты / положение при монтаже | IP 20/произвольно |
| Штекерное соединение | для всех модулей ESxxxx |
| Разрешительная документация | CE, UL, Ex |
| Специальные модули | |
|---|---|
| EL5101-0010 | incremental encoder interface, 20 million increments/s (with 4-fold evaluation), no single-ended operation |
