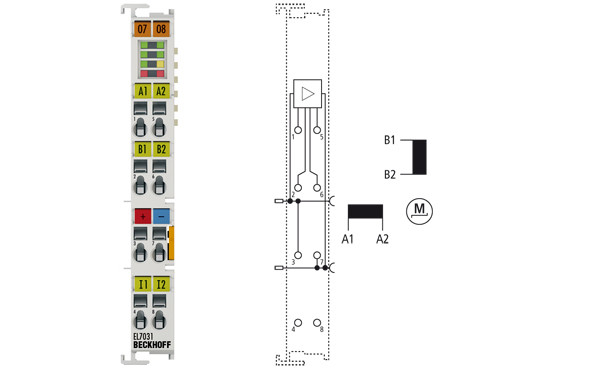

EL7031 | Stepper motor terminal 24 V DC, 1.5 A
Описание
Информация для заказа
| Технические данные | EL7031 |
|---|---|
| Технология подключения | прямое подключение двигателя |
| Количество выводов | 1 шаговый двигатель, 2 фазы |
| Кол-во вводов | 2 |
| Кол-во каналов | 1 шаговый двигатель, 2 дискретных входа |
| Тип нагрузки | однополюсные и двухполюсные шаговые двигатели |
| Номинальное напряжение | 24 В постоянного тока (-15 %/+20 %) |
| Питание | 24 В постоянного тока через контакты питания, по шине E-bus |
| Выходной ток | 2 x 1 A, 2 x 1.5 A пикового тока, защита от перегрузки и короткого замыкания |
| Макс.выходной ток | 1.5 A (защита от перегрузок и короткого замыкания) |
| Макс.частота шагов | 1,000, 2,000, 4,000 или 8,000 полных шагов/сек (с возможностью конфигурирования) |
| Разбиение шага (микростеппинг) | 64-кратные микрошаги |
| Частота управления | приблиз. 25 кГц |
| Диагностический светодиод | фаза ошибок A и B, потеря шага/остановка, питание, запуск |
| Разрешение | приблиз. 5000 позиций в станд.приложениях (за один оборот) |
| Электрическая изоляция | 500 В (E-bus/напряжение сигнала) |
| Потребление тока по контактам питания | станд. 30 мА + ток двигателя |
| Потребление тока через шину E-bus | станд. 120 мА |
| Распределенные часы EtherCAT | есть |
| Control_resolution | приблиз. 5,000 позиций в станд. приложениях (на один оборот) |
| Особенности | контроль расстояния хода |
| Вес | приблиз. 50 гр. |
| Температура эксплуатации/хранения | 0…+55 °C/-25…+85 °C |
| Относительная влажность | 95 %, без конденсации |
| Удароустойчивость | согласно нормам EN 60068-2-6/EN 60068-2-27/29 |
| ЭМС | согласно нормам EN 61000-6-2/EN 61000-6-4 |
| Класс защиты / положение при монтаже | IP 20/см. документацию |
| Штекерное соединение | для всех модулей ESxxxx |
| Разрешительная документация | CE |
| Аксессуары | |
|---|---|
| AS1xxx | Stepper Motors |
| ZK4000-6200-2xxx | motor cables for AS1000 Stepper Motors, 4 x 0.5 mm², to EL7031/EL7041 or KL2531/KL2541 |
| ZK4000-5100-2xxx | encoder cables for AS1000 Stepper Motors, with shield, to EL7031/EL7041 or KL2531/KL2541 |
| Сопутствующие продукты | |
|---|---|
| KL2531 | stepper motor Bus Terminal, IMAX = 1.5 A, 24 V, IP 20 |
| EL7041 | EtherCAT-модуль для подключения шагового двигателя, (максимальная интенсивность)IMAX = 5 A, 50 В, с классом защиты IP 20 |
| EP7041 | stepper motor EtherCAT Box, IMAX = 5 A, 50 V, IP 67 |
| KL2541 | stepper motor Bus Terminal, IMAX = 5 A, 50 V, IP 20 |
