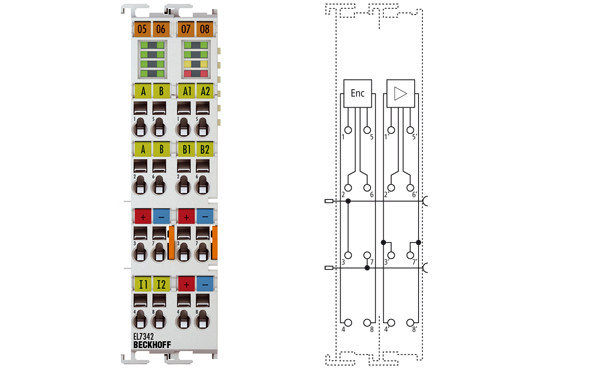

EL7342 | 2-channel DC motor output stage 50 V DC, 3.5 A
Описание
Информация для заказа
| Технические данные | EL7342 |
|---|---|
| Технология подключения | прямое подключение двигателя |
| Количество выводов | 2 |
| Кол-во каналов | 2 двигателя постоянного тока, 2 дискретных входа, вход энкодера |
| Номинальное напряжение | 8…50 В постоянного тока |
| Тип нагрузки | щеточные двигатели постоянного тока, индукционные |
| Номинальное напряжение | 8…50 В постоянного тока |
| Макс.выходной ток | 2 x 3.5 A |
| ШИМ опорная частота | 32 кГц, каждый со смещением фазы 180° |
| Коэффициент заполнения | 0…100 % (управляемый напряжением) |
| Разрешение | макс. 10 бит - ток, 16 бит - скорость |
| Электрическая изоляция | 500 В (E-bus/потенциал выходных цепей) |
| Потребление тока по контактам питания | станд. 70 мА |
| Размер имиджа процесса в битах | 2 x 32 бит статуса, 2 x 32 Или отправьте нам запрос наода, 2 x 32 бит выхода |
| Потребление тока через шину E-bus | станд. 200 мА |
| Распределенные часы EtherCAT | есть |
| Control_resolution | макс. 10 бит тока, 16 бит скорости |
| Сигнал энкодера | 5…24 В, 5 мА, несимметричный |
| Частота импульсов | макс. 400,000 инкрементов/сек. (с 4-х кратным анализом) |
| Потребление тока датчиком | станд. 20 мА |
| Конфигурирование | адаптация и оптимизация соответствующего двигателя посредством контроллера |
| Особенности | контроль расстояния хода, вход энкодера |
| Вес | приблиз. 90 гр. |
| Температура эксплуатации/хранения | 0…+55 °C/-25…+85 °C |
| Относительная влажность | 95 %, без конденсации |
| Удароустойчивость | согласно нормам EN 60068-2-6/EN 60068-2-27/29 |
| ЭМС | согласно нормам EN 61000-6-2/EN 61000-6-4 |
| Класс защиты / положение при монтаже | IP 20/см. документацию |
| Штекерное соединение | для всех модулей ESxxxx |
| Разрешительная документация | CE |
| Сопутствующие продукты | |
|---|---|
| EL7332 | 2-канальный EtherCAT-модуль для подключения двигателя постоянного тока выходного каскада 24 В постоянного тока, 1 A, с корпусом с классом защиты IP20 |
| EP7342 | 2-channel DC motor output stage 50 V DC, 3.5 A, EtherCAT Box, IP 67 |
| KL2532 | 2-channel DC motor output stage 24 V DC, 1 A, Bus Terminal, IP 20 |
| KL2552 | 2-channel DC motor output stage 50 V DC, 5 A, Bus Terminal, IP 20 |
